混凝土抗冲磨修补技术及影响

        混凝土抗冲磨修补技术及影响主要表现在哪些方面，今天小编和大家一起来看下吧！

　　水工建筑物的冲刷磨损破坏是水利水电建设中有待解决的重要课题，溢流坝、溢洪道、泄洪洞、泄水闸底板、护坦、消力墩、排水底孔的底板及边墙等混凝土结构在高速含砂水流冲刷磨损、空蚀作用及推移质冲击作用下，会导致表层混凝土大面积剥蚀，甚至引起灾难性事故。

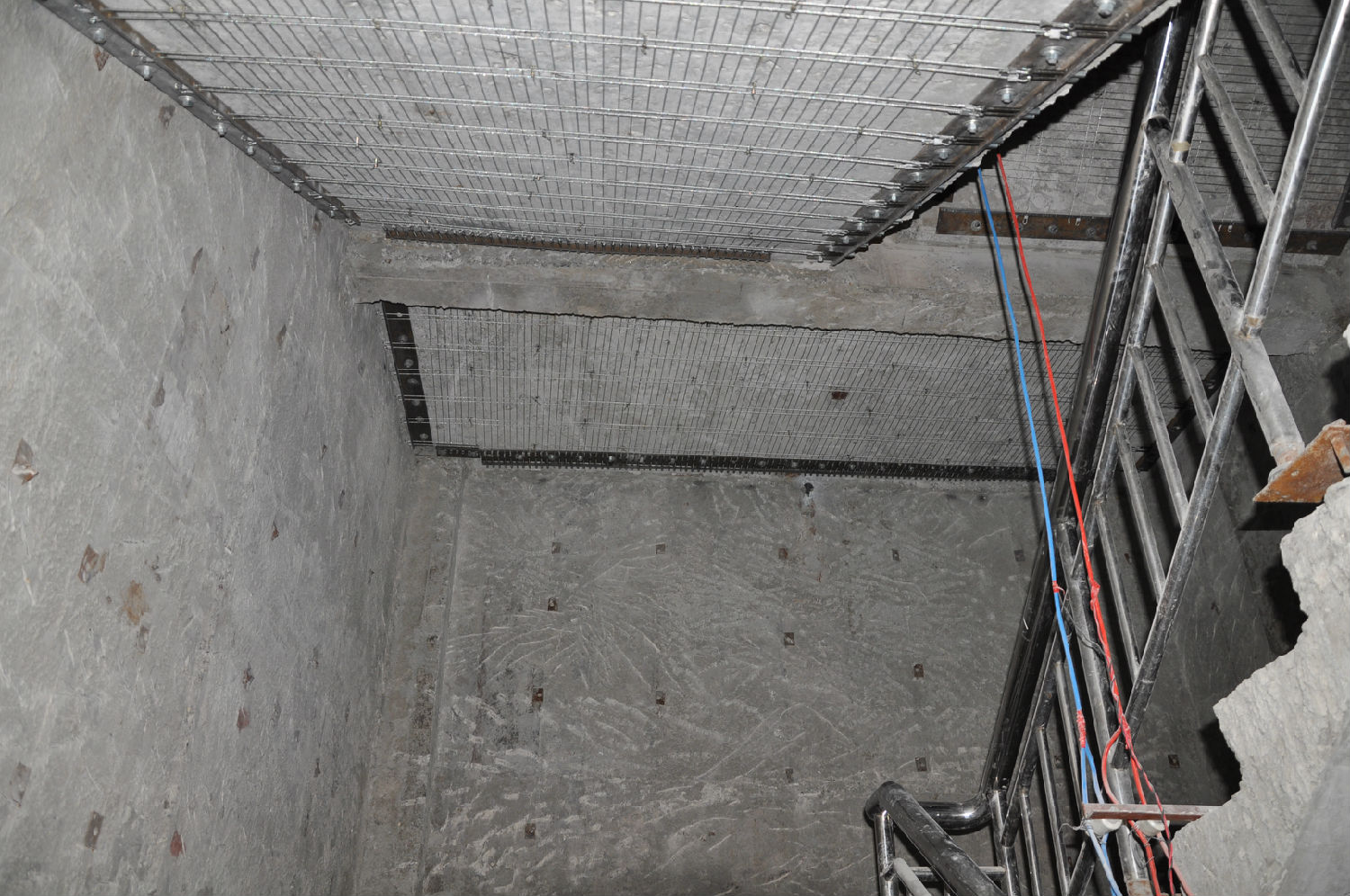

　　超高水头超高流速混凝土抗冲磨修补技术采用的修补材料是JME抗冲磨型改性环氧砂浆。JME改性环氧砂浆是以低粘度的柔韧性环氧树脂、低反应热的改性脂环胺为粘结基料，以橡胶弹性体为增韧体系，以一定级配的高耐磨的骨料为填充骨料，辅以多种助剂配制而成的抗冲磨修补材料。JME改性环氧砂浆具有自身强度高、与混凝土的粘结强度高、耐磨性能优良；有一定的弹性和韧性及抗冲击性能好，能有效的抵御高速水流等对材料的剥蚀和高速水流中推移质材料表面的冲击；线胀性能与混凝土的胀缩性能基本匹配，保证修复层能与混凝土基本协同工作，避免了因两种材料的胀缩性能差异太大而使修复界面层脱离等技术特点。



　　超高水头超高流速混凝土抗冲磨修补技术于2004、2006、2009年在水电站水垫塘底板抗冲磨修补中应用，修补面积累计近万平方米。经过抗冲磨修补的水电站水垫塘底板经过三个、五个汛期的多次泄洪冲刷磨蚀后，抽水检查发现：环氧砂浆修补面层基本无破坏，环氧砂浆磨蚀剥落面积1%左右，采用小锤敲击检测环氧砂浆层与混凝土粘结仍然完好。

混凝土质量的主要指标之一是抗压强度，从混凝土强度表达式不难看出，混凝土抗压强度与混凝土用水泥的强度成正比，按公式计算，当水灰比相等时，高标号水泥比低标号水泥配制出的混凝土抗压强度高许多。一般来说，水灰比与混凝土强度成反比，水灰比不变时，用增加水泥用量来提高混凝土强度是错误的，此时只能增大混凝土和易性，增大混凝土的收缩和变形。所以说，影响混凝土抗压强度的主要因素是水泥强度和水灰比，要控制好混凝土质量，重要的是控制好水泥质量和混凝土的水灰比两个主要环节。此外，影响混凝土强度还有其它不可忽视的因素。

       粗骨料对混凝土强度也有一定影响，所以，工程开工时，首先由技术负责人现场确定粗骨料，当石质强度相等时，碎石表面比卵石表面粗糙，它与水泥砂浆的粘结性比卵石强，当水灰比相等或配合比相同时，两种材料配制的混凝土，碎石的混凝土强度比卵石高。因此我们一般对混凝土的粗骨料粒径控制与不同的工程部位相适应;细骨料品种对混凝土强度影响程度比粗骨料小，但砂的质量对混凝土质量也有一定的影响，施工中，严格控制砂的含泥量在3%以内，因此，砂石质量必须符合混凝土各标号用砂石质量标准的要求。

       由于施工现场砂石质量变化相对较大，因此现场施工人员必须保证砂石的质量要求，并根据现场砂石含水率及时调整水灰比，以保证混凝土配合比，不能把实验配比与施工配比混为一谈。同时，混凝土质量又与外加剂的种类、掺入量、掺入方式有密切的关系，它也是影响混凝土强度的重要因素之一。混凝土强度只有在温度、湿度适合条件下才能保证正常发展，应按施工规范的规定予以养护。气温高低对混凝土强度发展有一定的影响。夏季要防暴晒，充分利用早、晚气温高低的时间浇筑混凝土;尽量缩短运输和浇筑时间，防止暴晒，并增大拌合物出罐时的塌落度;养护时不宜间断浇水，因为混凝土表面在干燥时温度升高，在浇水时冷却，这种冷热交替作用会使混凝土强度和抗裂性降低。冬季要保温防冻害，现冬季施工一般采取综合蓄热法及蒸养法。
